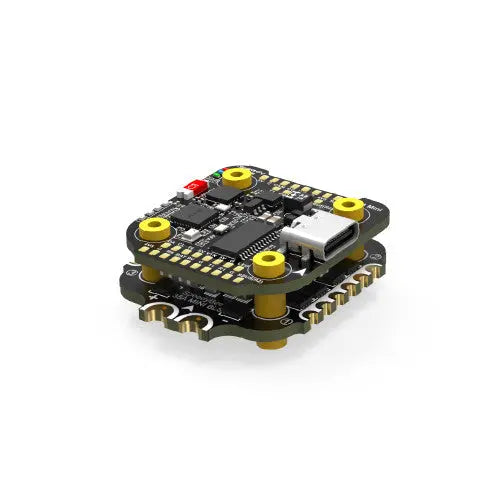

SpeedyBee F405 Mini Stack BLS 35A 20x20
SCHEMA ELETTRICO E MANUALE
Utilizzando un chip del controller di volo F405 aggiornato con prestazioni migliori rispetto all'F411, è dotato di un chip Bluetooth integrato per una sintonizzazione Betaflight wireless senza interruzioni. La scheda è dotata di display della tensione della batteria a 4 livelli, barometro integrato e supporta la connettività a tutte le unità aeree DJI. Offre 4 porte UART disponibili e una doppia configurazione BEC con uscite 5 V 2 A e 9 V 3 A.
Mini ESC BLHeliS 4 in 1 da 35 A: questo ESC fornisce quattro uscite sincronizzate con una corrente continua di 35 A, offrendo una potenza elevata per pilotare tutti i quadricotteri leggeri da 2-4 pollici e da 5 pollici tramite la batteria 4-6S. Dotato di un diodo di soppressione transitoria TVS integrato, assorbe meglio la sovratensione, fornendo una protezione migliorata per l'ESC.
Sintonizza il controller di volo e l'ESC in modalità wireless!
Alimenta il quad, collega l'app SpeedyBee tramite Bluetooth, configura le porte UART, PID, OSD e ogni altra impostazione su questo controller di volo. Inoltre, ogni parametro dell'ESC BLHeli_S in questo stack può essere impostato tramite l'app.
Con questo stack Bluetooth, anche i micro droni diventano facili da regolare: non devi preoccuparti del fastidio di inserire i cavi USB nel controller di volo. Sintonizza semplicemente il tuo drone in modalità wireless tramite l'app e dì addio a cavi e preoccupazioni!
Caratteristiche
Potente ESC 4 in 1 da 35 A reale!
Il PCB a 6 strati da 2 once più il design del circuito ottimizzato equivalgono a un'uscita di corrente stabile e potente. L'uscita continua da 140 A a quattro canali può raggiungere 30 secondi*.
L'uso dei condensatori SMT di filtraggio TDK giapponesi e del diodo protettivo TVS integrato migliora ulteriormente la tua esperienza di volo, fornendo prestazioni affidabili e senza interruzioni. Lo stack è stato sottoposto a rigorosi test di pressione con vari droni freestyle e da corsa da 5 pollici, confermando la sua potente capacità di pilotare senza sforzo qualsiasi drone da 2-4 pollici e leggero da 5 pollici.
Alimentazione pulita del giroscopio, volo più fluido
Dotato del chip di alimentazione LDO del rinomato marchio MaxLinear, il giroscopio riceve alimentazione indipendente, aumentando la capacità di protezione da sovratensione del 320%. Inoltre, è dotato di un condensatore al tantalio di filtraggio ultra-grande da 100uF, che protegge i dati del giroscopio dalle interferenze causate dalla fonte di alimentazione. Ogni postura e movimento durante il volo riceve una reattività precisa, permettendoti di sperimentare appieno la pura bellezza del volo!
Hai dimenticato il tuo controllo LiPo? Basta guardare l'FC!
Sul lato del controller di volo troverai un indicatore della capacità della batteria a 4 livelli. Non appena colleghi la batteria, puoi vedere immediatamente il livello della batteria, risparmiandoti il fastidio di dover indossare gli occhiali per controllare lo stato della batteria.
Cambia la direzione del motore in modalità wireless!
Usi ancora un computer per cambiare le direzioni del motore? Con questo stack, una volta terminata la costruzione, connettiti all'app SpeedyBee e modifica le direzioni del motore in pochi semplici passaggi*. Poi decolla.
* Per utilizzare questa funzione, vai su App > Motori > Impostazioni direzione motore.
Supporta il trasmettitore video digitale DJI
Il controller di volo ha due BEC indipendenti da 9 V 3 A e 5 V 2 A BEC, supporta varie trasmissioni di immagini analogiche superiori a 5 V e supporta anche DJI O3 Air Unit/Link/Vista/Air Unit V1
M2 o M3? Perché non entrambi?
Hai mai sperimentato che i fori della pila del tuo telaio non si adattassero alla pila che hai ricevuto? Questo stack è perfettamente compatibile con le viti M2/M3. Inoltre, nella confezione sono inclusi due set di viti M2 e M3 + anelli di tenuta in silicone!
Diodo protettivo TVS + condensatore a bassa ESR da 470 uF = protezione ESC migliorata
L'ESC è costruito con un diodo protettivo TVS per assorbire il picco di tensione quando si collega la batteria o durante gli urti che bloccano le eliche. Forniamo anche un condensatore Rubycon 470uF Low-ESR, garantendo dati puliti dal giroscopio all'FC.
E confezionato con funzionalità più utili
- 4 UART sufficienti per il ricevitore + VTX + fotocamera + GPS.
- Due BEC indipendenti da 5 V 2 A e 9 V 3 A.
- Alimenta il tuo GPS con un cavo USB: non è necessaria alcuna batteria. Nessun calore extra, nessuna preoccupazione
- Ritagli da 17 mm per la fotocamera FPV nella tua struttura stretta
- Barometro integrato per il rilevamento dell'altitudine in tempo reale
- Spazio di archiviazione Blackbox integrato da 8 MB
Specifiche tecniche
| nome del prodotto | SpeedyBee F405 Mini BLS 35A 20x20 Pila |
| Controllore di volo | SpeedyBee F405Min |
| ESC | SpeedyBee BLS 35A Mini V2 ESC 4 in 1 |
| Bluetooth | Supportato. Utilizzato per connettersi con l'app SpeedyBee per il controller di volo e la configurazione dei parametri ESC. Assicurati che l'interruttore MSP su UART 4 sia acceso e impostato su una velocità di trasmissione di 115200, altrimenti la funzionalità Bluetooth non sarà disponibile. |
| Wifi | Non supportato |
| Lampeggio del firmware FC wireless | Non supportato |
| Download e analisi di Blackbox wireless | Non supportato |
| Ingresso alimentazione | Li-Po 3-6S |
| Montaggio | Dimensioni foro 20 x 20 mm 3,5 mm, compatibile con viti M2 e M3/occhielli in silicone |
| Dimensione | 32 mm (lunghezza) x 35 mm (larghezza) x 14,2 mm (altezza) |
| Peso | 13,5 g |
Specifiche
| Nome del prodotto | Controllore di volo SpeedyBee F405 V3 30x30 |
| MCU | STM32F405 |
| IMU (giroscopio) | ICM42688P |
| Tipo di porta USB | Tipo C |
| Barometro | Integrato |
| Chip OSD | Circuito integrato AT7456E |
| Bluetooth BLE | Supportato. Utilizzato per connettersi con l'app SpeedyBee per il controller di volo e la configurazione dei parametri ESC. Assicurati che l'interruttore MSP su UART 4 sia acceso e impostato su una velocità di trasmissione di 115200, altrimenti la funzionalità Bluetooth non sarà disponibile. |
| Lampeggio del firmware FC wireless | Non supportato. Collegati al configuratore Betaflight sul PC per eseguire l'aggiornamento del firmware FC |
| Download e analisi di Blackbox wireless | Non supportato. Collegati al configuratore Betaflight sul PC per eseguire l'analisi della scatola nera. |
| WIFI | Non supportato |
| Modalità di collegamento dell'unità aerea DJI | Saldatura diretta |
| Compatibilità con l'unità aerea DJI | Compatibile con tutte le unità DJI Air: DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1. Utilizzare i pad di saldatura < 9V, G, T1, R1, G, SUBS(R2) > nell'angolo anteriore destro del controller di volo per effettuare una connessione pin-to-pin con i pad di saldatura sull'unità DJI Air. UART1(T1, R1) viene utilizzato per OSD e SUBS(R2) viene utilizzato per l'ingresso del segnale del ricevitore SBUS interno dell'unità DJI Air . |
| Scatola nera | Flash integrato da 8 MB |
| Pannello di controllo della fotocamera BetaFlight | Sì (tampone CC sul lato anteriore) |
| Ingresso sensore corrente | Supportato. Per SpeedyBee BLS 35A V2 ESC, impostare Scala=250 e Offset=-500. |
| Ingresso alimentazione | Li-Po 3-6S. Il controllore di volo è alimentato tramite i cavi G, V del cablaggio a 8 pin o i pad G, V dal lato inferiore del controllore di volo. |
| Uscita 5 V | 4 gruppi di uscita da 5 V, tre pad +5 V e 1 pad BZ+ (utilizzato per il cicalino) sul lato anteriore. Il carico di corrente totale è 2A. |
| Uscita 9 V | 1 gruppo di uscite da 9 V, un pad da +9 V sul lato anteriore. Il carico di corrente totale è 3A. |
| Uscita 3,3 V | Supportato. Piastra di saldatura denominata "3V3" sulla parte superiore anteriore del controllore di volo. Progettato per ricevitori con ingresso da 3,3 V. Carico di corrente fino a 500 mA. |
| Uscita 4,5 V | Supportato. Progettato per ricevitore radio e modulo GPS anche quando l'FC è alimentato tramite porta USB. Carico di corrente fino a 1 A. |
| Segnale ESC | Fili M1 - M4 o piastre di saldatura sul lato inferiore. |
| UART | 6 set (UART1, UART2, UART3, UART4 (dedicato alla connessione Bluetooth)), UART5 (dedicato alla telemetria ESC), UART6 |
| Telemetria ESC | UART R5(UART5) |
| I2C | Supportato. Imbottiture DA e CL sul lato anteriore. Utilizzato per magnetometro, sonar, ecc |
| Tappetino LED Betaflight tradizionale | Supportato. Pad 5V, G e LED nella parte inferiore del lato anteriore. Utilizzato per i LED WS2812 controllati dal firmware Betaflight. |
| Cicalino | Pad BZ+ e BZ- utilizzati per il cicalino 5V |
| Pulsante AVVIO | Supportato. Premere e tenere premuto il pulsante BOOT e accendere contemporaneamente l'FC per forzare l'FC ad entrare in modalità DFU, questo serve per il flashing del firmware quando l'FC viene bloccato. |
| Ingresso RSSI | Non supportato |
| Porta intelligente / Porta F | Non supportato |
| Firmware del controllore di volo supportato | BetaFlight (predefinito), INAV |
| Nome di destinazione del firmware | SPEEDYBEEF405MINI |
| Montaggio | Diametro del foro 20 x 20 mm 3,5 mm, compatibile con viti M2 e M3/occhielli in silicone. |
| Dimensione | 30 (L) x 32 (L) x 7,8 (A) mm |
| Peso | 9,6 g |
| Nome del prodotto | SpeedyBee 35A BLHeli_S Mini V2 ESC 4 in 1 |
| Firmware | BLHeli_S JH-40 |
| Corrente continua | 35A*4 |
| Corrente di scoppio | 45 A (5 secondi) |
| Protocollo ESC | DSHOT300/600 |
| Ingresso alimentazione | Li-Po 3-6S |
| Potenza in uscita | VBAT (tensione della batteria, utilizzata per alimentare il controllore di volo) |
| Sensore di corrente | Supporto (Scala=250 Offset=-500) |
| Telemetria ESC | Non supportato |
| Montaggio | Dimensioni del foro 20 x 20 mm ∅3,5 mm, compatibile con viti M2 e M3/occhielli in silicone. |
| Dimensione | 35*35*5,5 mm |
| Peso | 7,2 g |
